01-设计前言思考

东莞市职业病防治中心挂靠于东莞市第六人民医院，该中心旨在1号楼1-4层，点状式分布设计打造职防院科普基地，在合作的过程中，我们同院方考察了：深圳市职业病防治院、广东省职业病防治院、光大环境*自然课展览馆、粤丰环保主题馆等实地走访学习。在同医院策划设计沟通的过程中，我们前期需要确定以下内容：

1-如何向受众者有效传达？

是什么职业病？职业病怎么产生的？职业病怎么防治的？

2-设计如何定位定点？

在什么位置？放什么内容？以什么样方式呈现？（平面化？立体化？互动化？），是否影响到楼层正常就医秩序？在位置最终确定后我们将展开内容整理和设计内容的确定。

整体设计风格基于现场明亮、现代、简约的空间环境，我们以该院标志视觉的配色（绿、紫、蓝）及三叶草的概念来设计。

02-前台接待设计

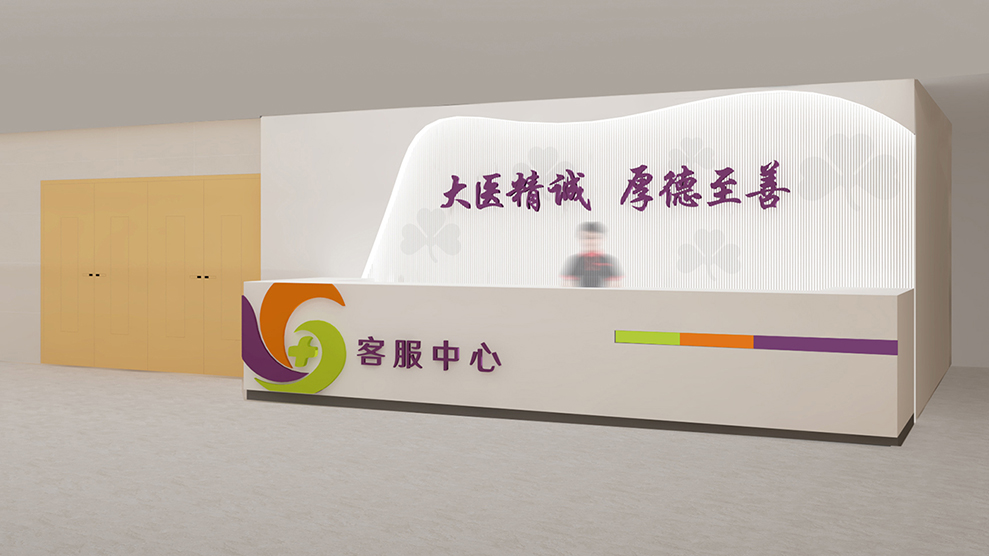

*设计效果图

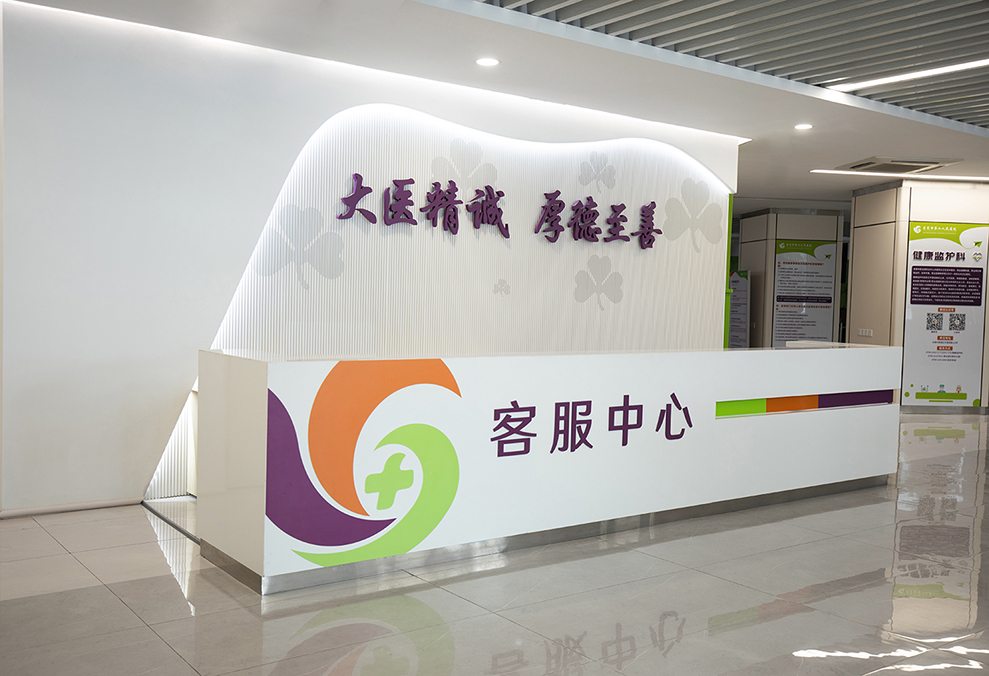

*落地实景图

前台背景在原有磁砖墙面以夹板弧度造型，格栅木方打底，暗藏灯带，装有院训<大医精诚、厚德至善>精工字；前台在原有人造石上放有压克力烤漆标志、客户中心、三色带元素。

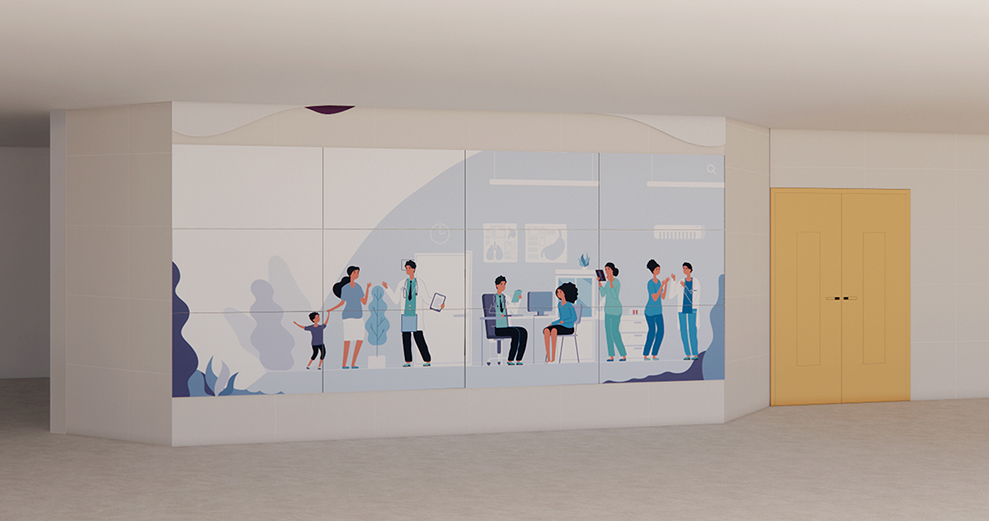

03-多用屏幕设计

*设计效果图

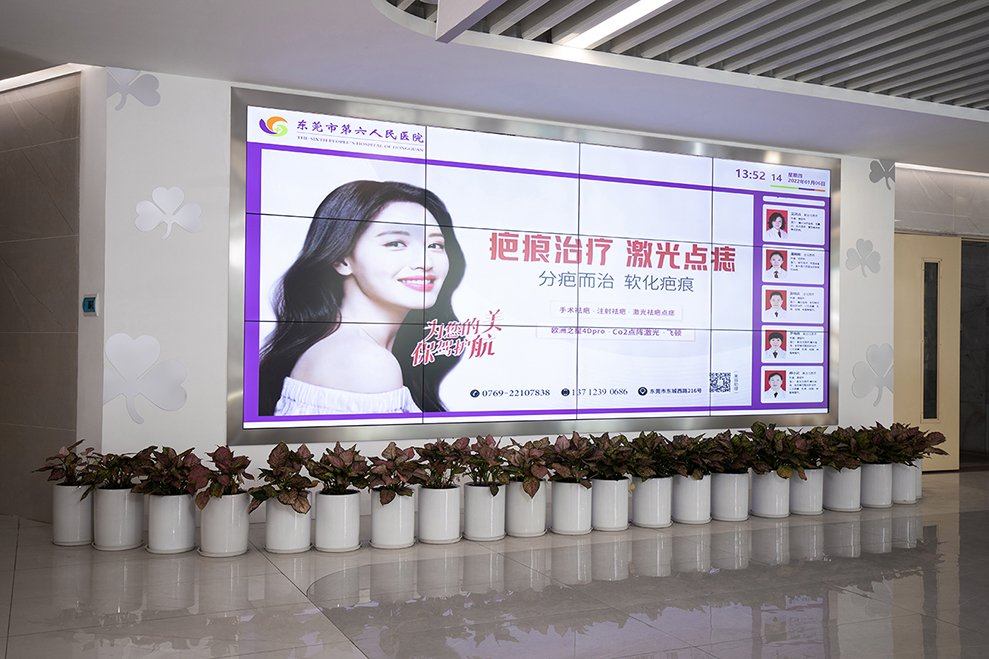

在原有磁砖上面夹板烤漆造型，中间装有12块拼接屏，可实现分屏播放，四周不锈钢收边，辅以三叶草的银色压克力元素。

04-职业卫生健康构成主题墙

*设计效果图

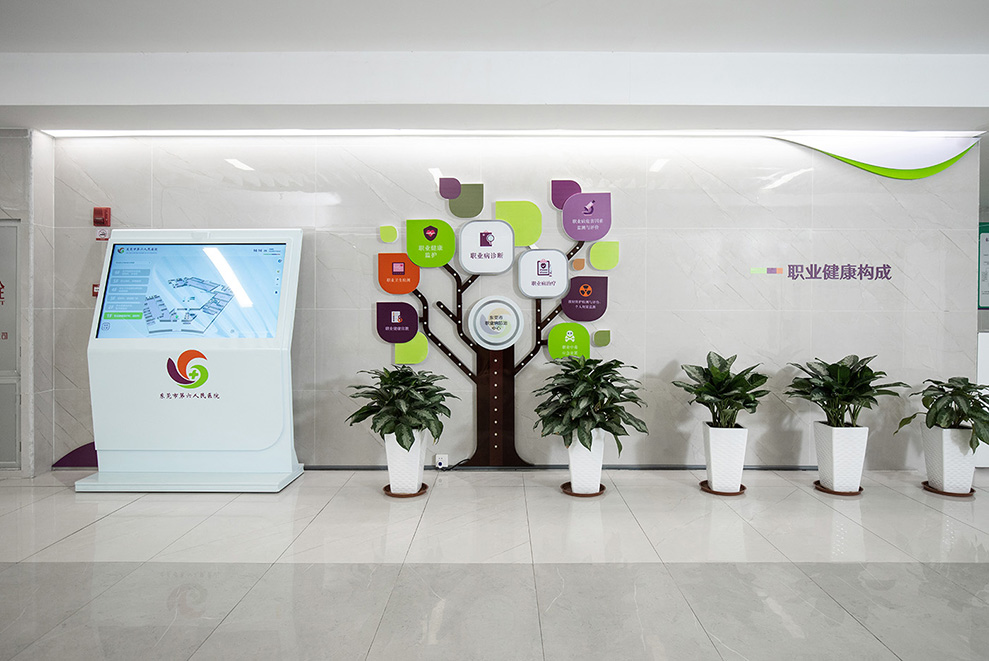

*落地实景图

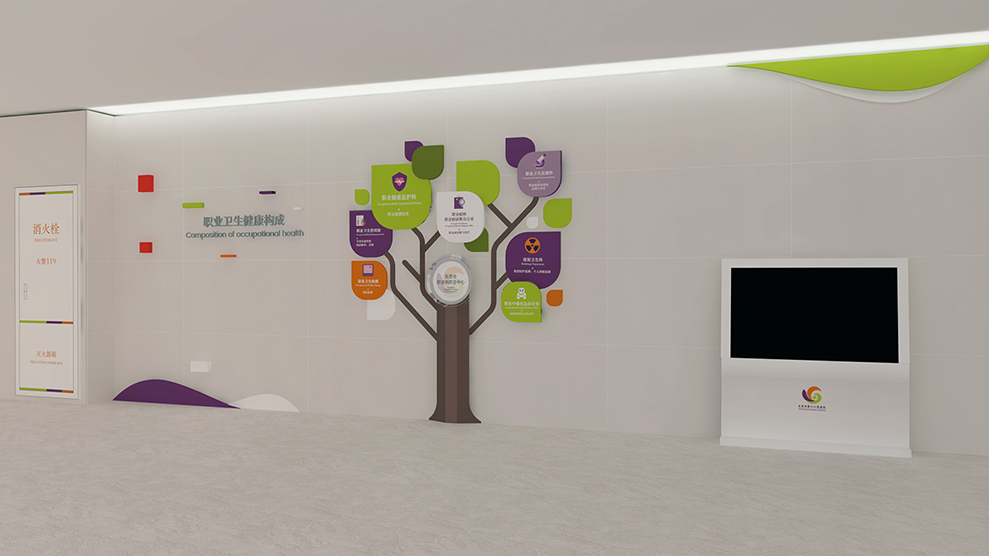

职业健康构成主题墙，以<树干造型>为创意点，<树枝>代表职防下属每个版块，内容清楚，一目了然。整体以不锈钢为造型，内嵌入跑马灯，当手掌置于中间圆型位置，每个板块的点都会点亮。位于左侧是一个立体式<触摸屏>，其内容是该楼层的功能布局及服务介绍。

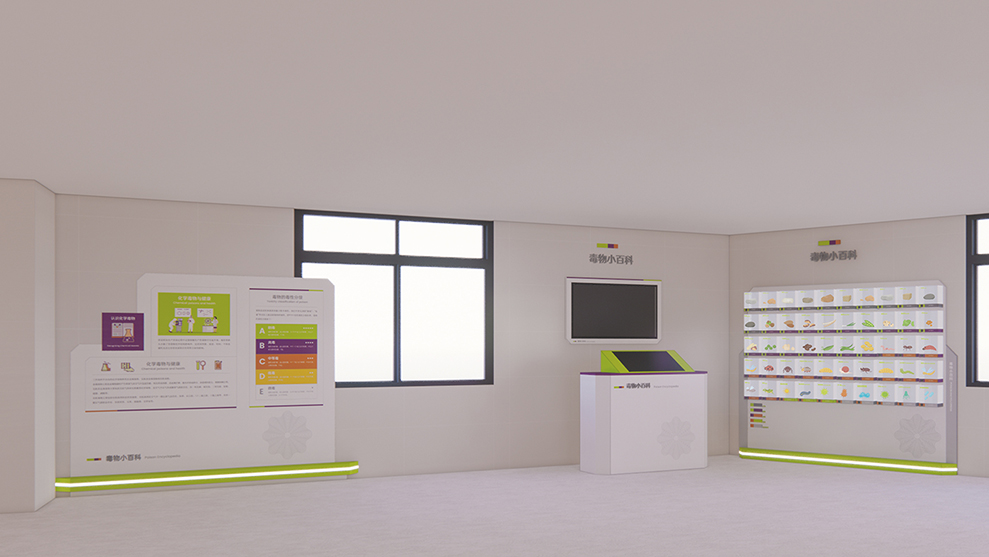

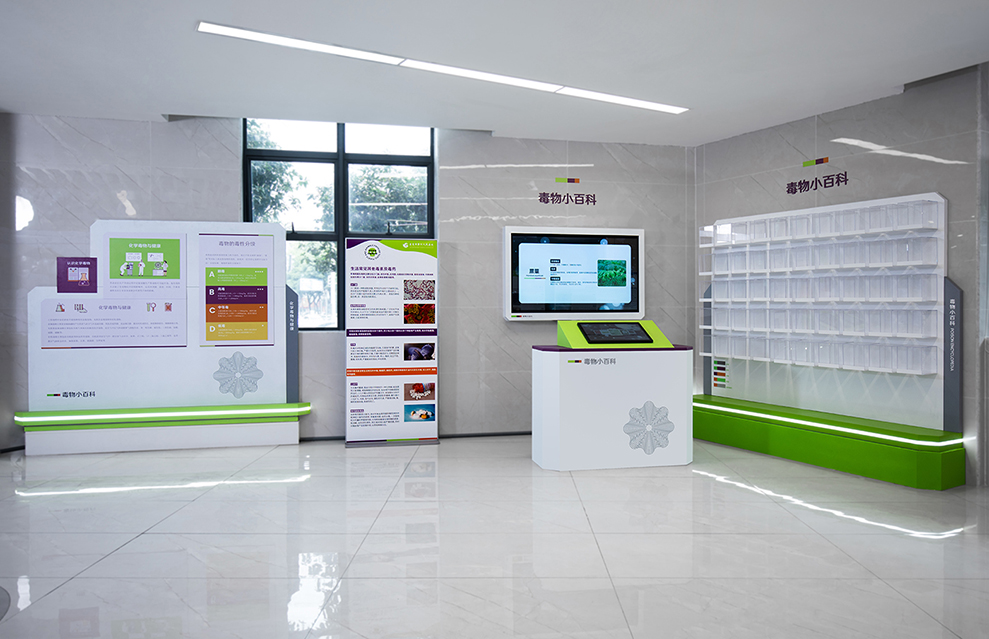

05-毒物小百科主题墙

*设计效果图

*落地实景图

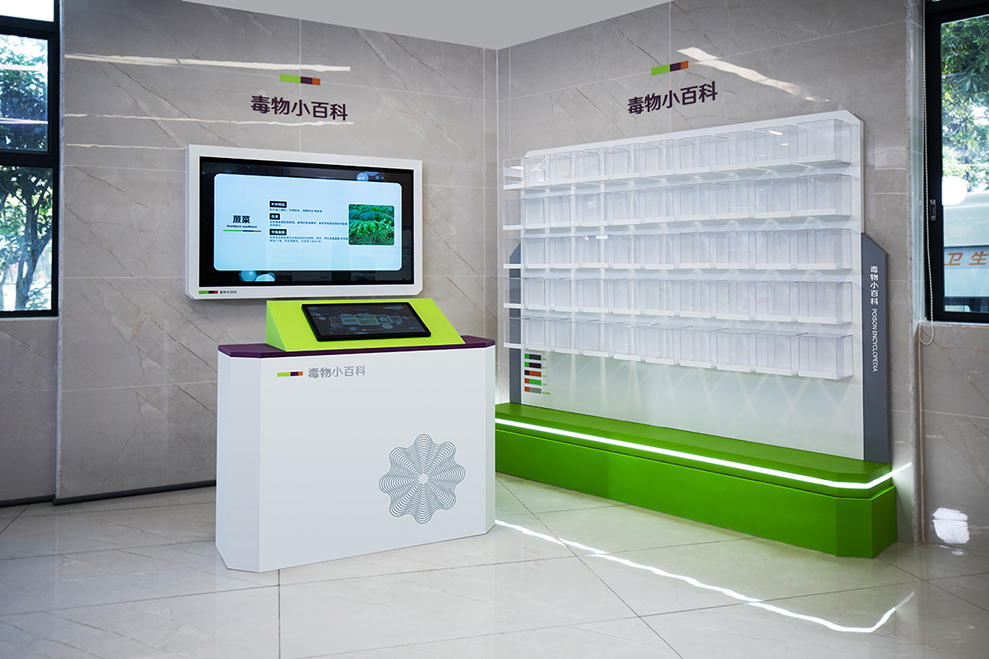

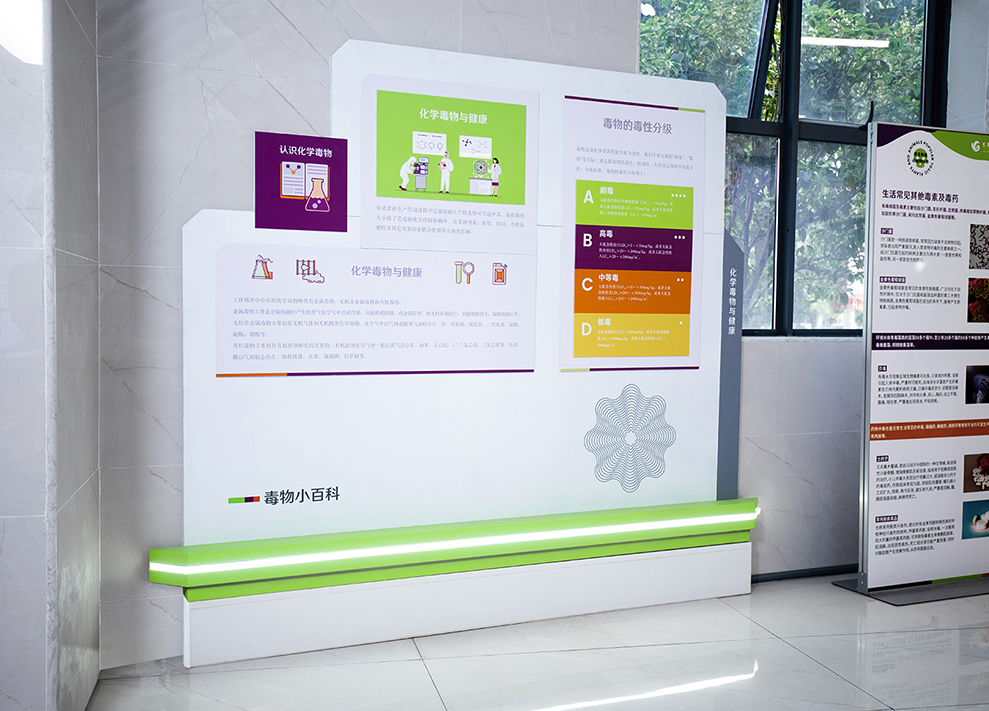

该墙以不锈钢烤漆为造型，下方为绿色发光灯带，面贴压克力UV内容，挂墙安装。主要介绍<毒物毒性分级>及<化学毒物>的健康知识。

*落地实景图

左侧通过<飞屏>形式来展示，各种毒物的特征、性质、中毒表现，通过下方<立式触摸屏幕>向上滑动，就可以把内容映射到上方<显示屏>中。整体不锈钢烤漆造型，内置机箱散热。

右侧为50个毒物实际模型展示，透过压克力透明盒，可供人们近距离了解观看，整体不锈钢烤漆造型，下方为绿色发光灯带。

*人物飞屏演示

*整体实景图

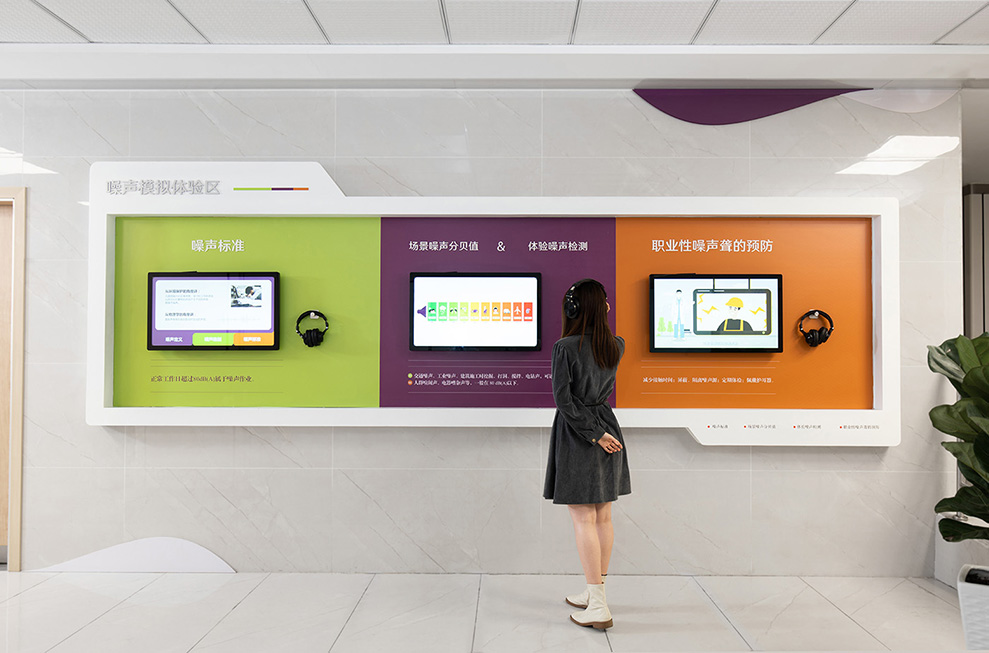

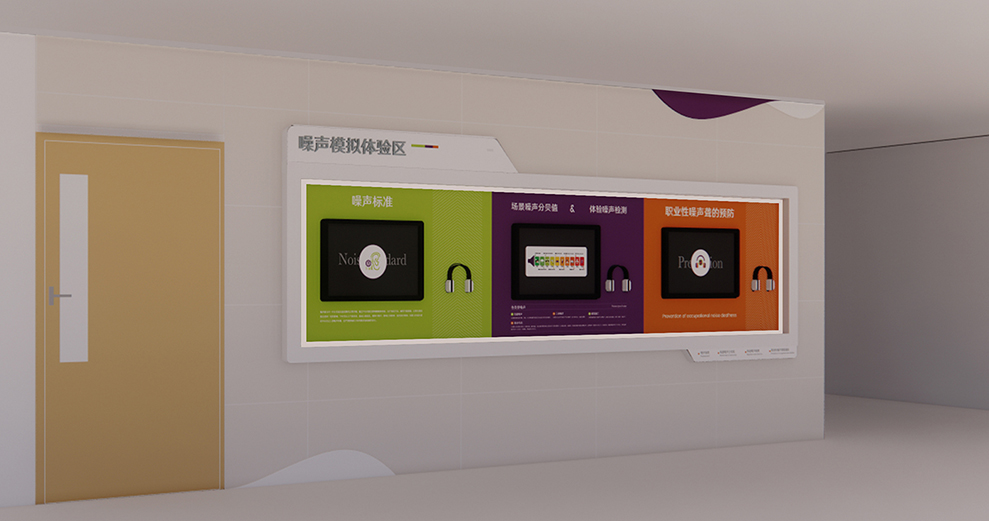

06-噪声模拟体验区

*设计效果图

*落地实景图

噪声模拟体验区以来自标志的 <绿、紫、橙> 三种颜色对内容进行区分，分别代表：噪声标准、场景噪声分贝值&体验噪声监测、职业性噪声聋的预防，通过触摸屏与无线耳机的结合进行信息的互动。

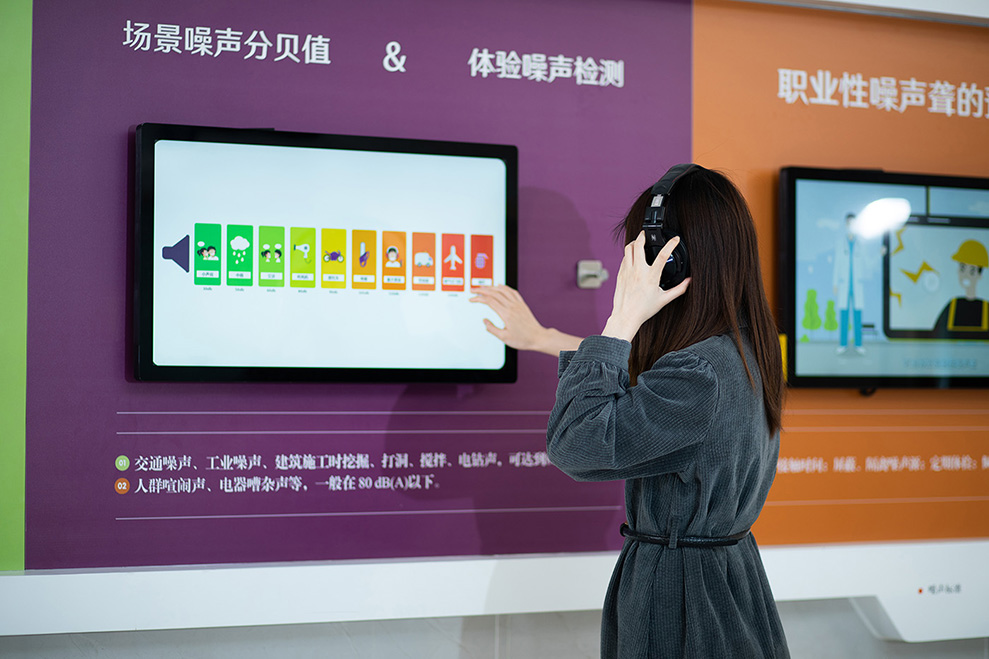

*人物戴听演示

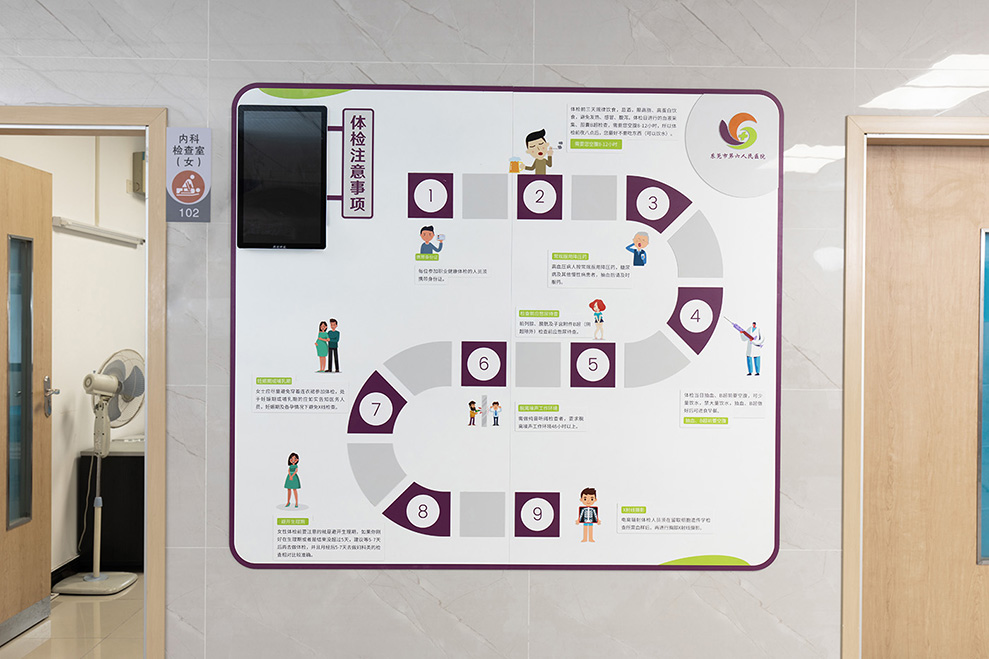

07-体检注意事项展示墙

*落地实景图

该墙以展示体检九大注意事项为主，以铝板UV画面，面贴压克力画面，呈现立体效果。

08-职业病危害检测设备展示区

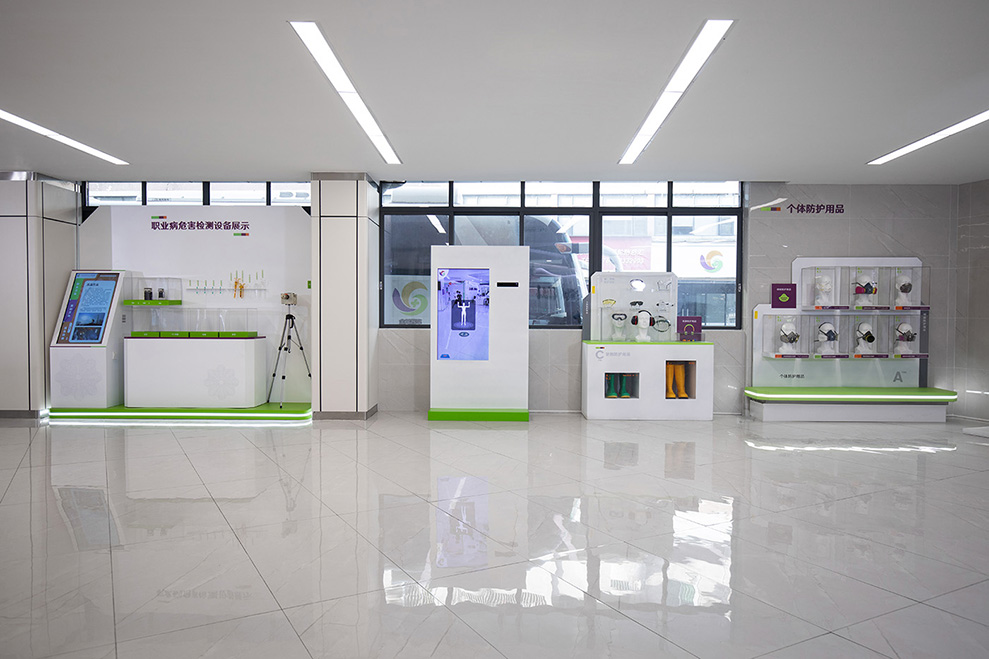

*落地实景图

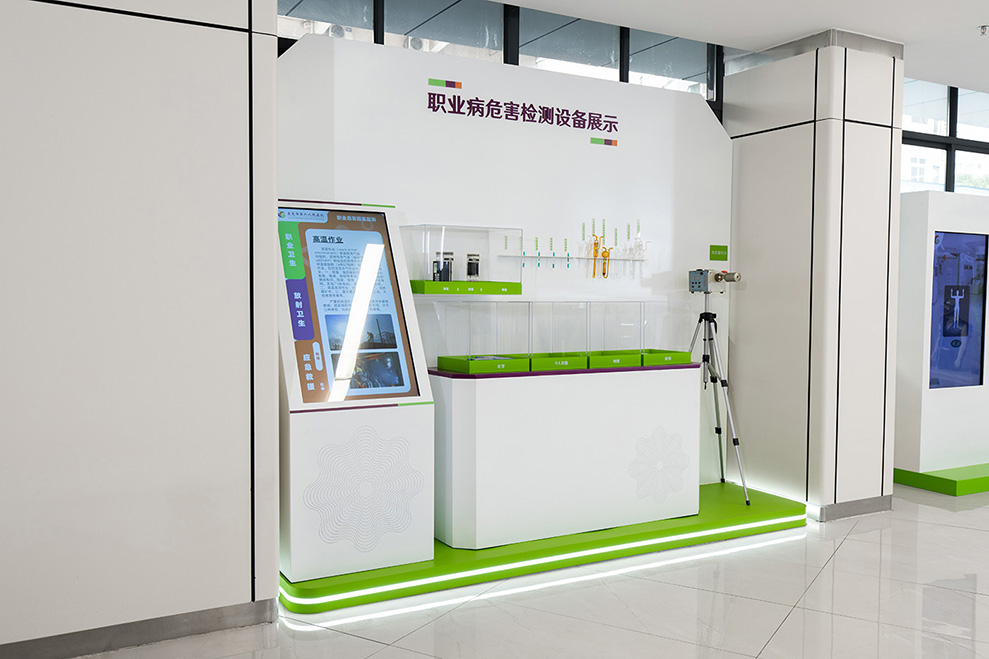

职业病危害检测设备展示，左侧为<竖式触摸屏>，展示内容为职业危害因素检测，中间为各个检测设备展示，右边为高流量粉尘检测设备；整体以钣金烤漆为主，辅以绿色发光地台。

09-防护用品展示区

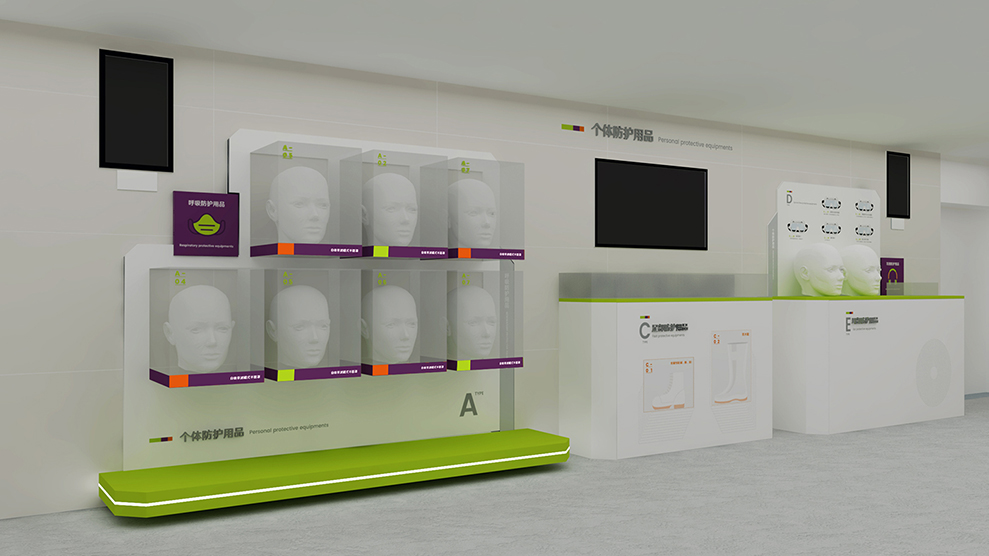

*设计效果图

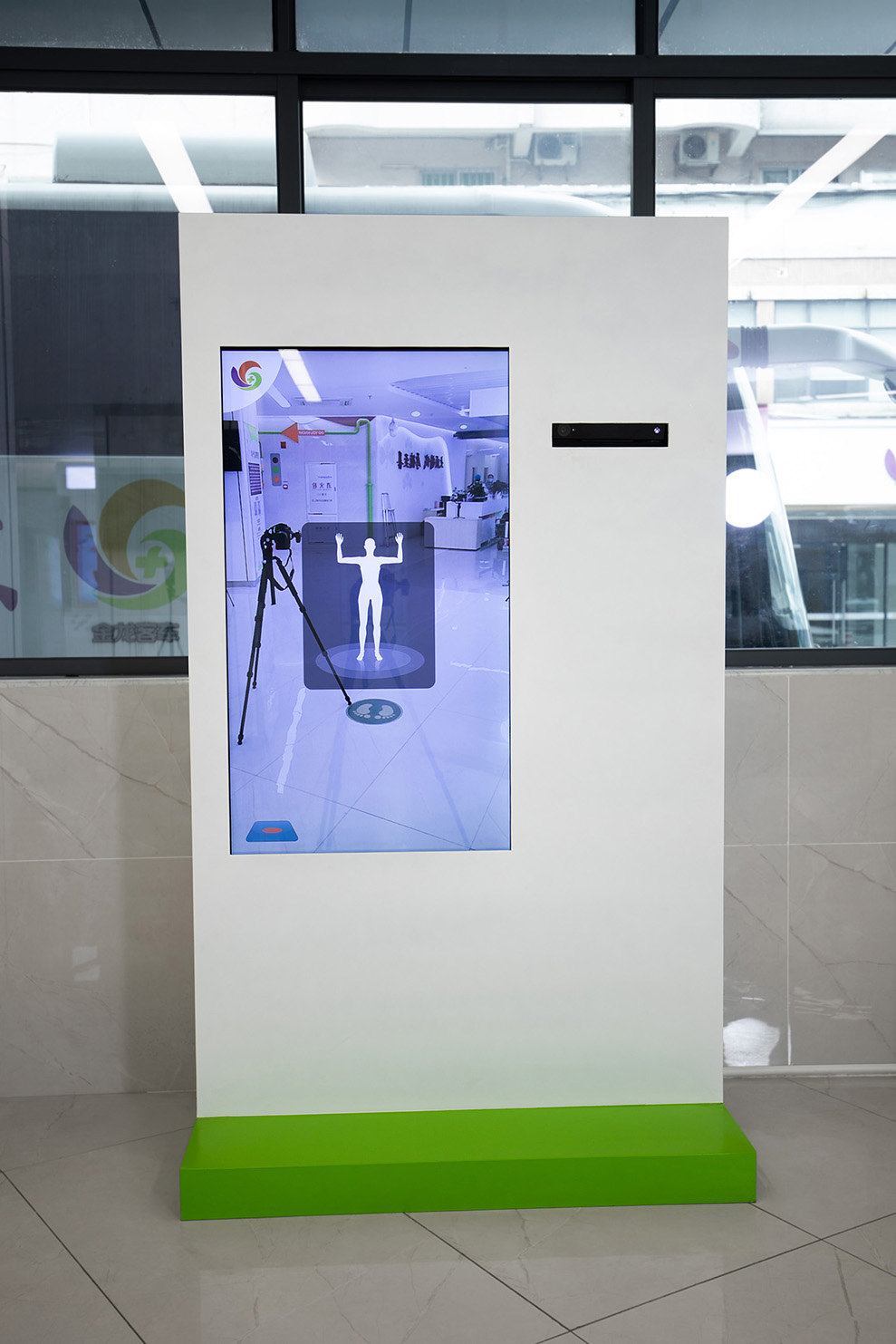

*体感互动体验

该项是体感互动装置，人站立于固定位置便能抓取人物图像，可以应用穿戴体验各式各样的防护服、防护眼镜等。

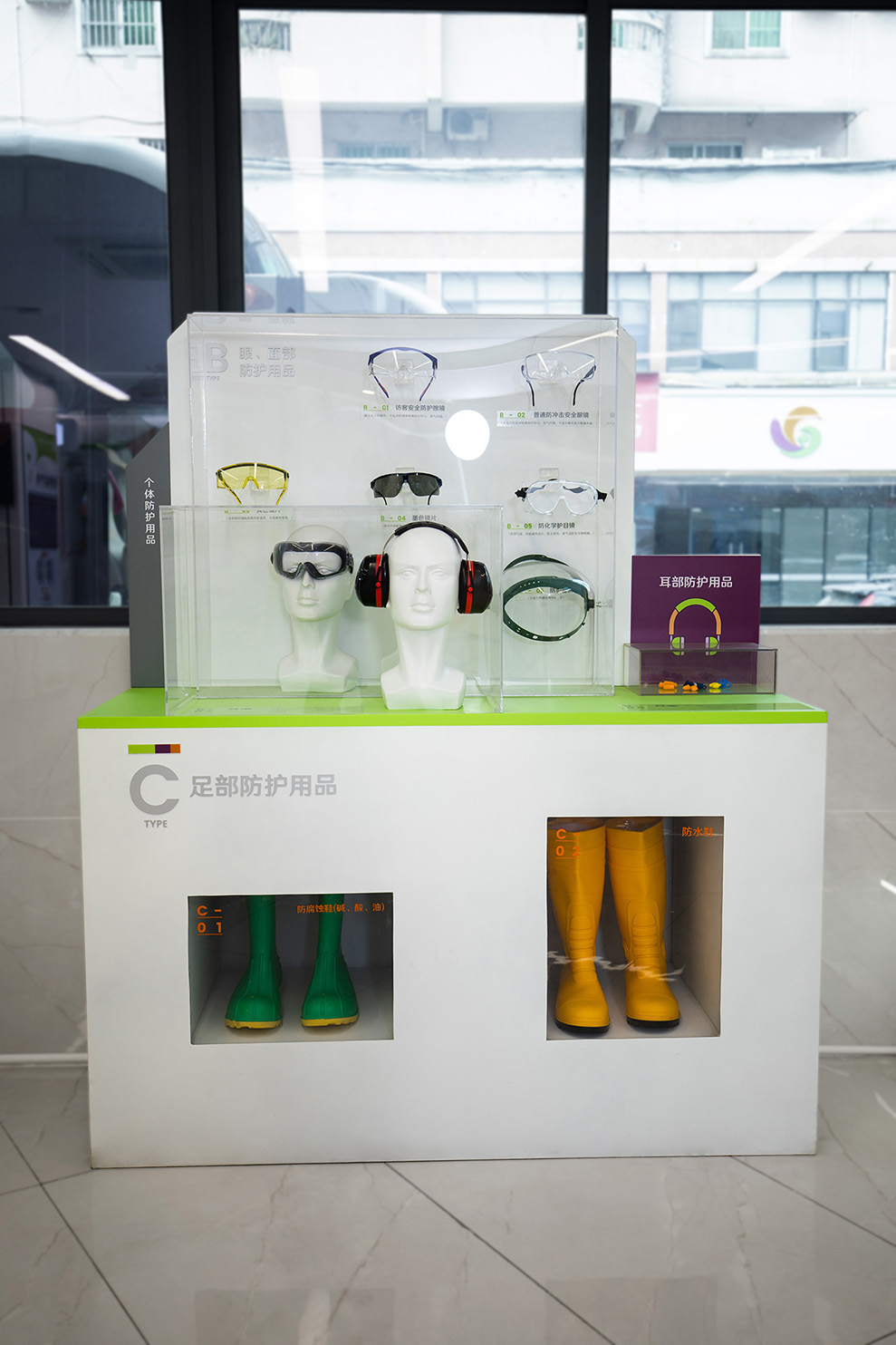

*眼耳足防护展示

以不锈钢造型烤漆为主体，内置入眼部、面部、耳部、足部防护用品，通过挂式、石膏头像等来展示，盖以透明压克力盒，做到有效防尘。

*呼吸防护用品

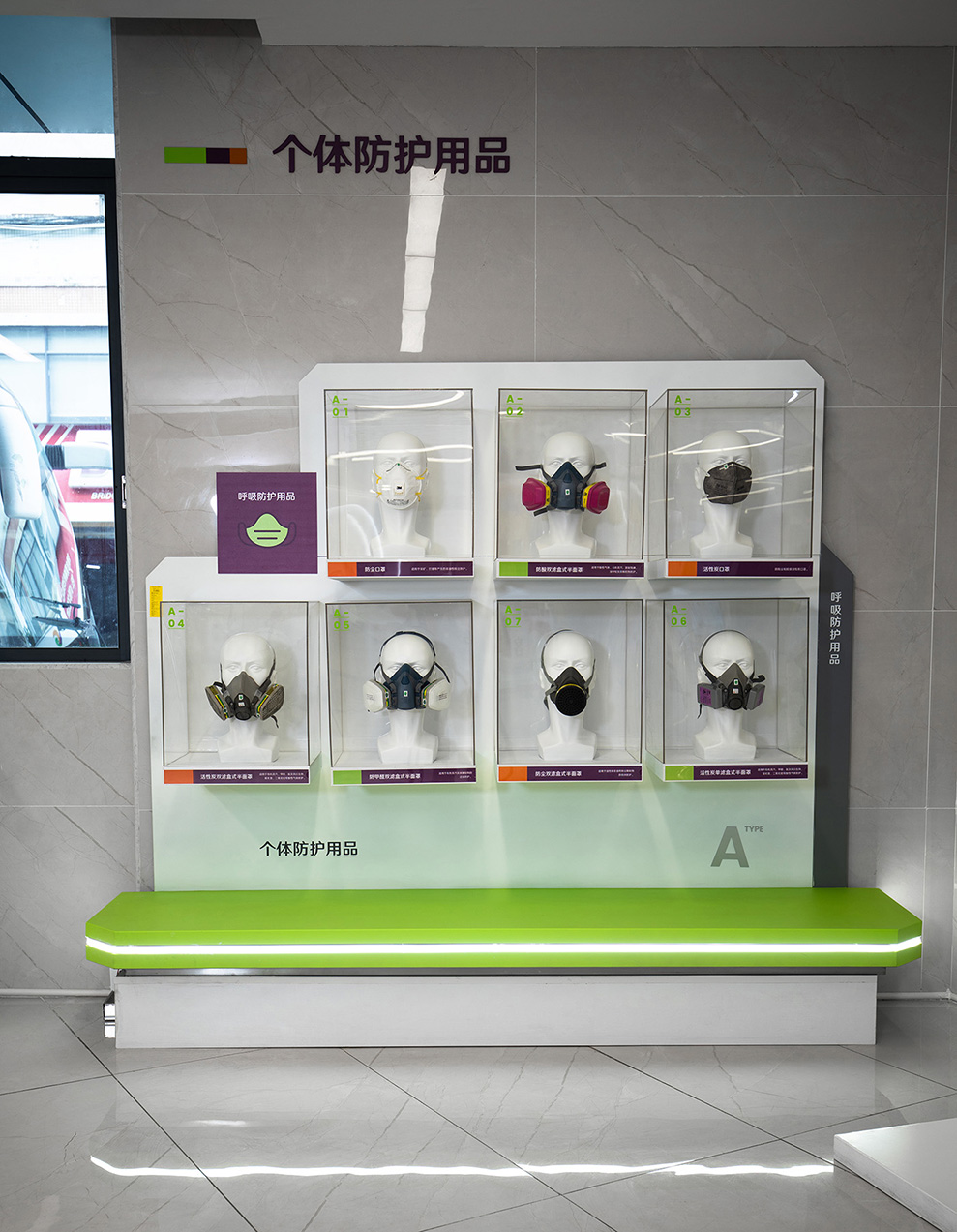

人头模型配戴不同呼吸防护面具，外用透明压克力箱，整体钣金造型，烤漆丝印，上方绿色灯带，离地靠墙安装。

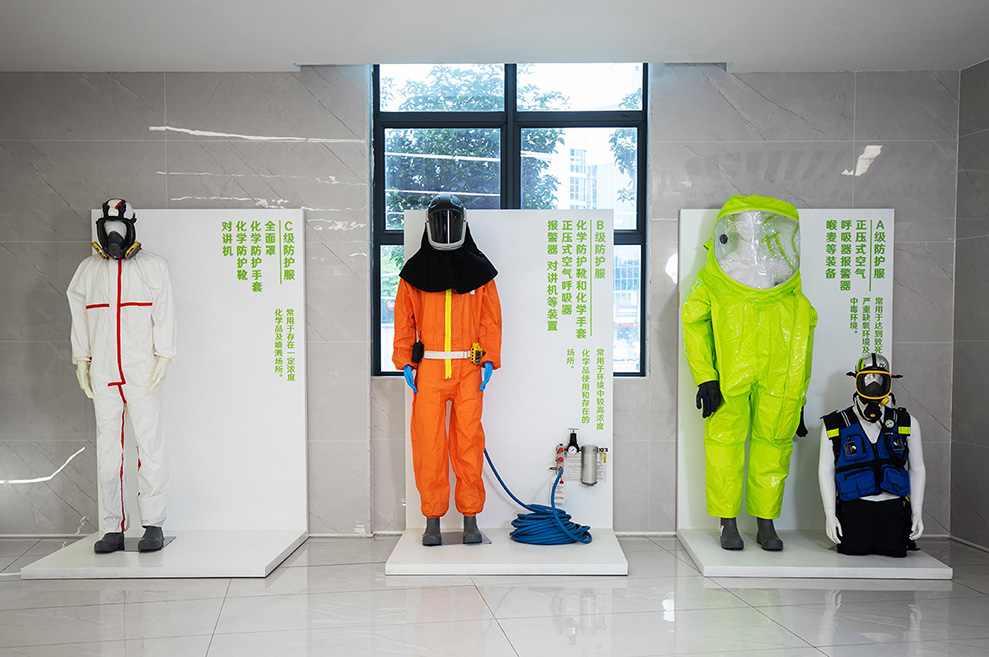

*三级防护服展示

*项目落地实景

10-职业健康知识抢答区

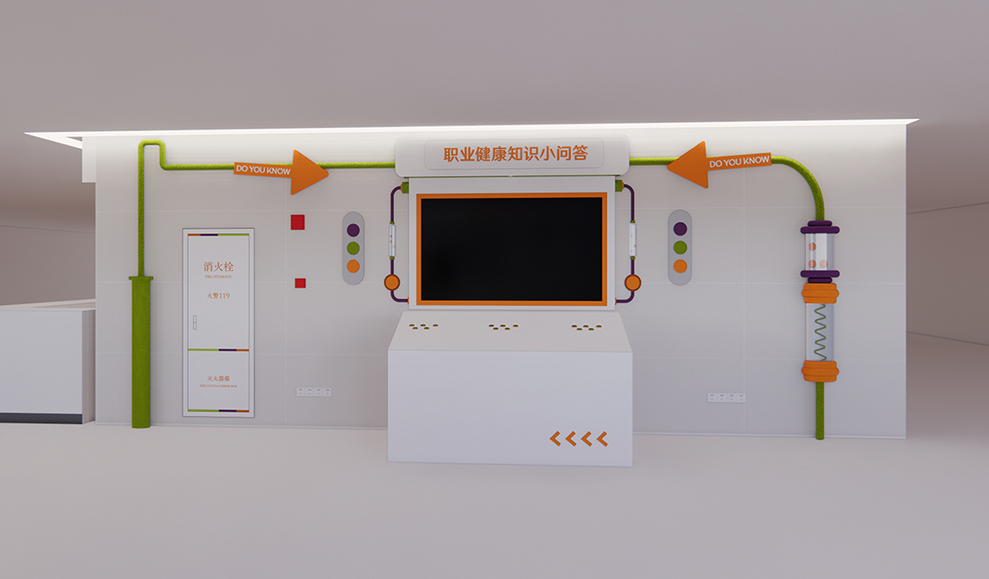

*设计效果图

*项目落地实景

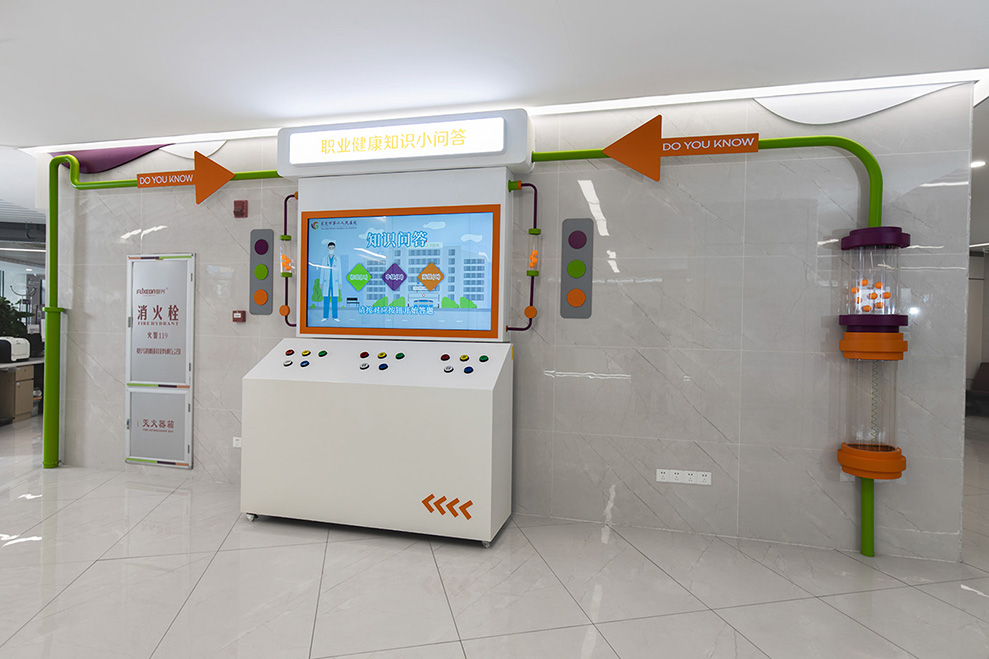

知识抢答可适用三人同时操作，上方屏幕为职业健康问题，下方为抢答A、B、C、D键，箱体内藏有主体及相应设备，四周从<工业管道>概念元素出发设计，营造工业化场景。

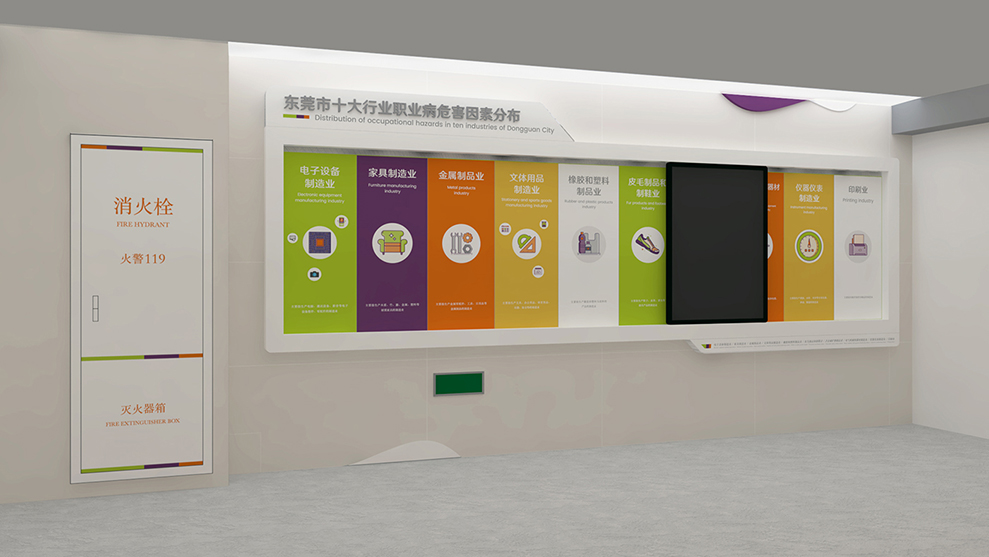

11-东莞十大行业职业病危害因素分布

*设计效果图

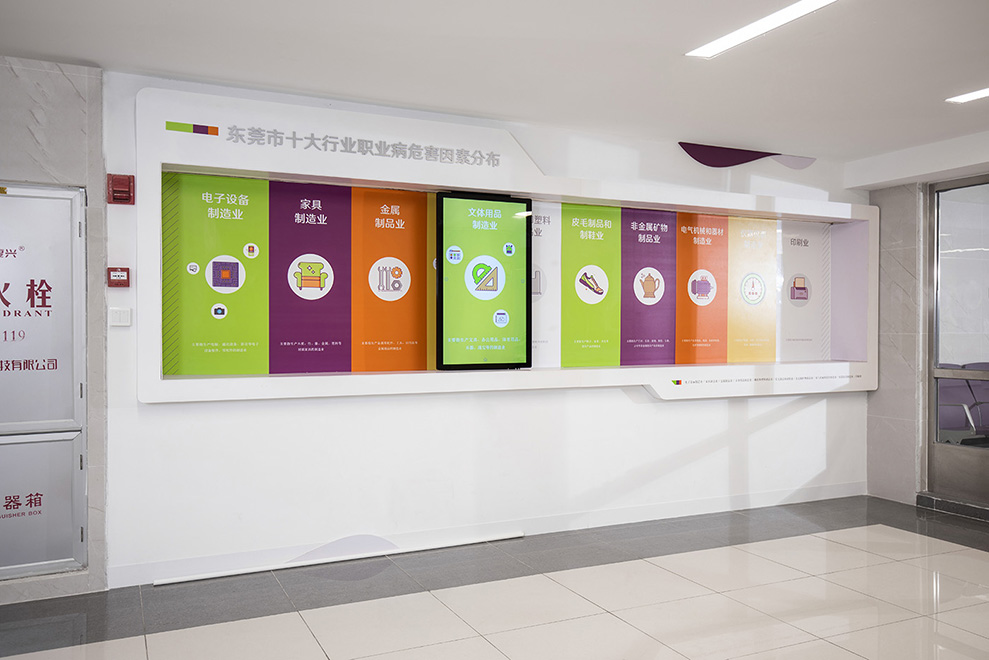

*项目落地实景

十大行业分别运用五种颜色进行区分板块，结合<电动滑轨屏>设计，更加全面的表达其中的内容，当滑轨屏到指定位置时，屏幕上就会阐述该板块的详细内容信息，亦可手动点击滑至上一项或下一项。

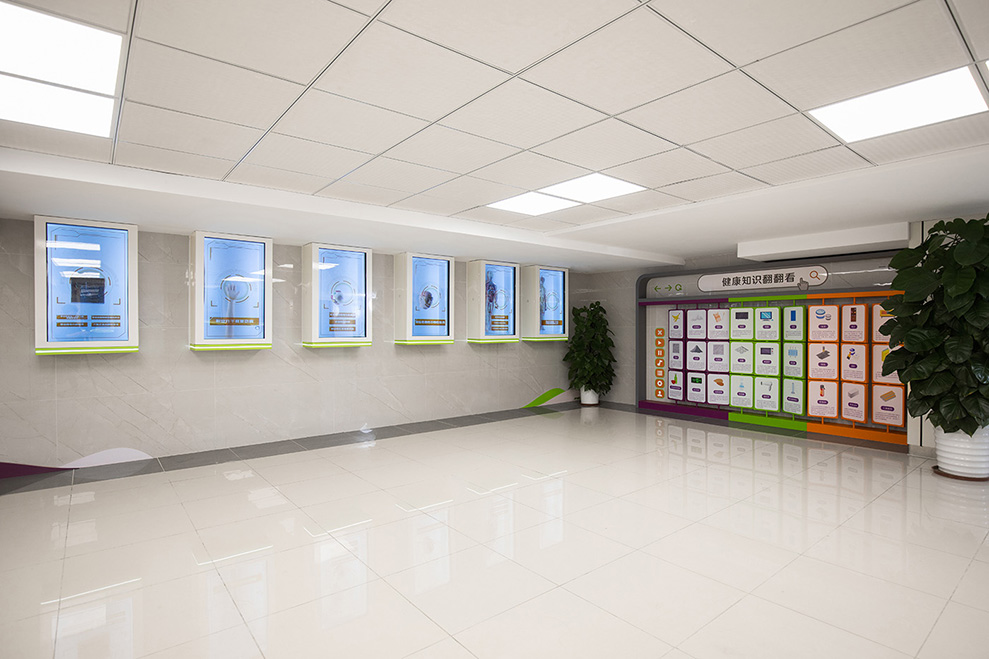

12-可视化人体职业病模拟展示区

*设计效果图

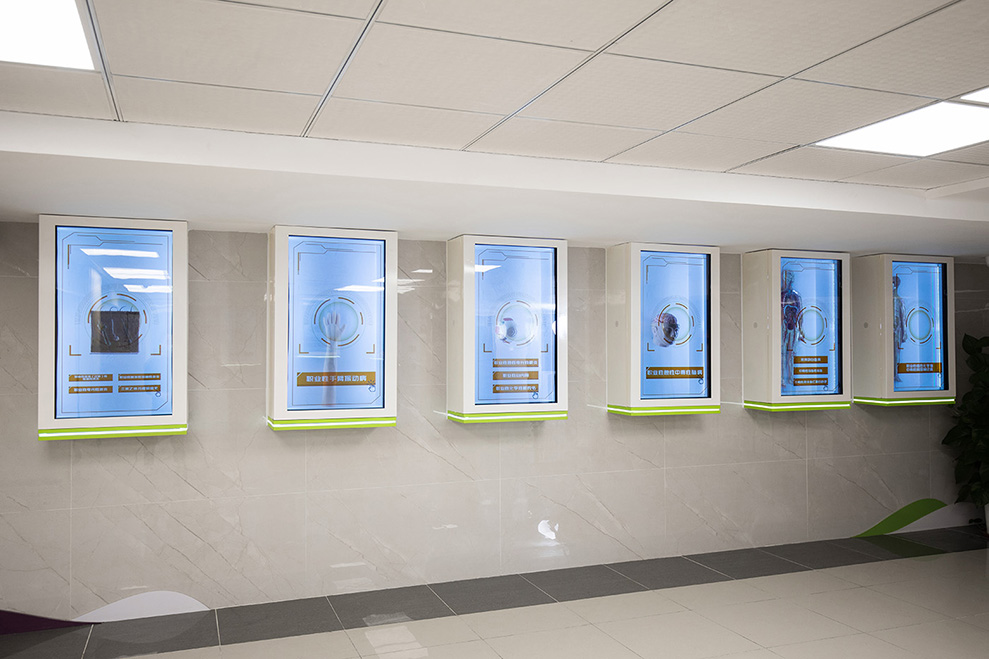

*项目落地实景

人体可视化模拟采用<透明屏>形式，机箱可右侧翻开，装入购买好的人体器官模型，如眼、手、肺、心脏等，透过屏幕可以看到里面的实物，当人站在屏幕前，就会自动播放音效影片，亦可手动点击屏幕内容，查阅更多资料。

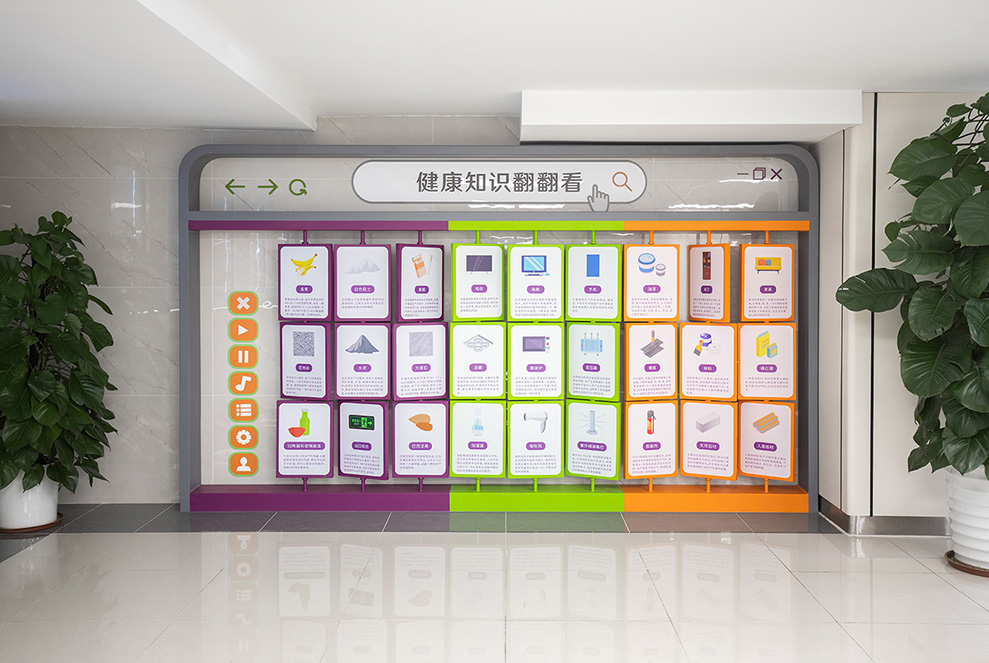

13-健康知识翻翻看体验区

*设计效果图

*项目落地实景

健康知识翻翻看，设计以电脑界面显示为概念，整体钣金框体，由27小块组成，可以实现360翻转，分别用紫、绿、橙颜色区分日常生活中具有放射性核素、电磁辐射、室内装修的物品。

*项目落地实景

14-职业健康VR体验区

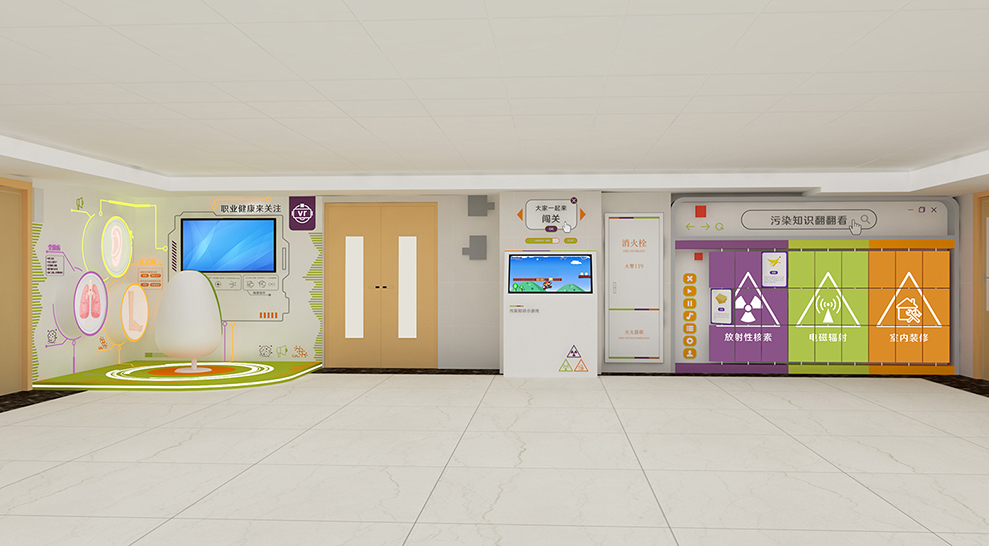

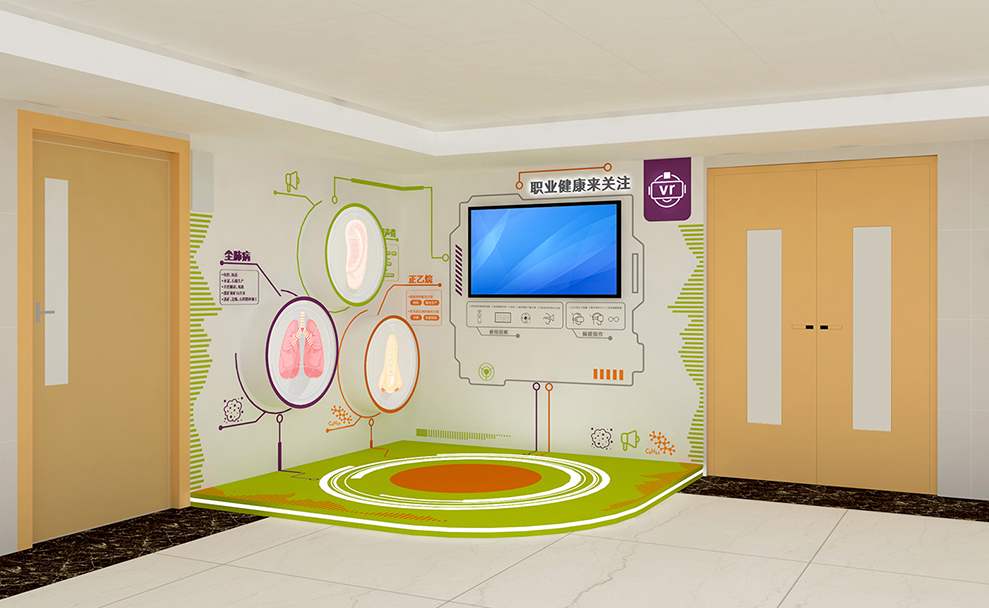

*设计效果图

*项目落地实景

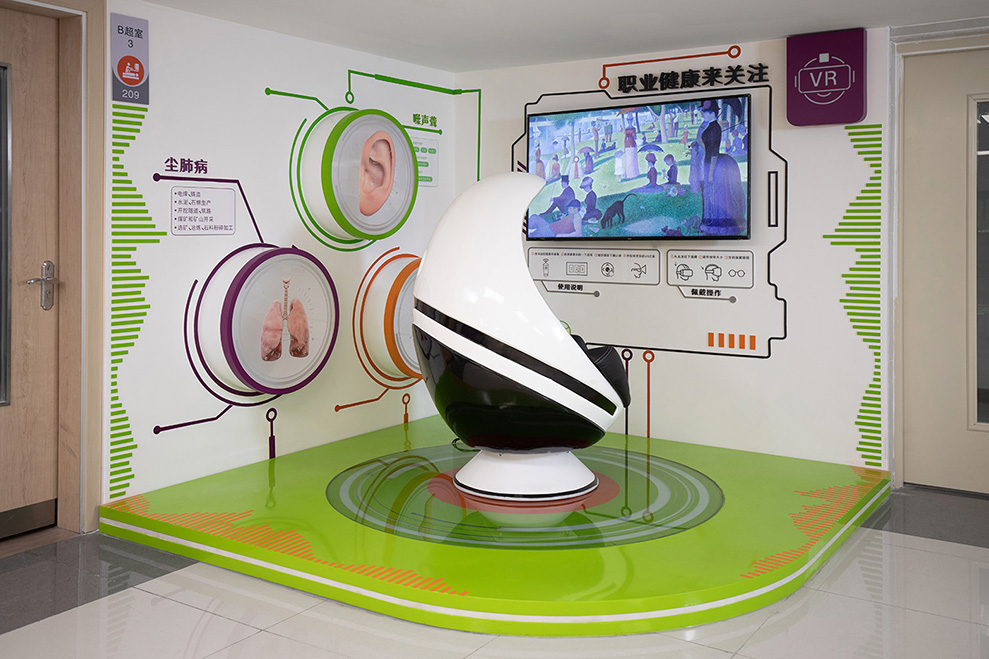

VR体验区，主要介绍尘肺病、噪声聋、正乙烷三部分为主，设有发光地台，人们可以坐在蛋壳椅内佩戴VR眼镜，深入情景中去了解每种职业病的产生过程及如何预防治愈。上方屏幕主要为VR眼镜内情景在演绎，旁观者可以通过此观察了解。

15-污染知识游戏区

*项目落地实景

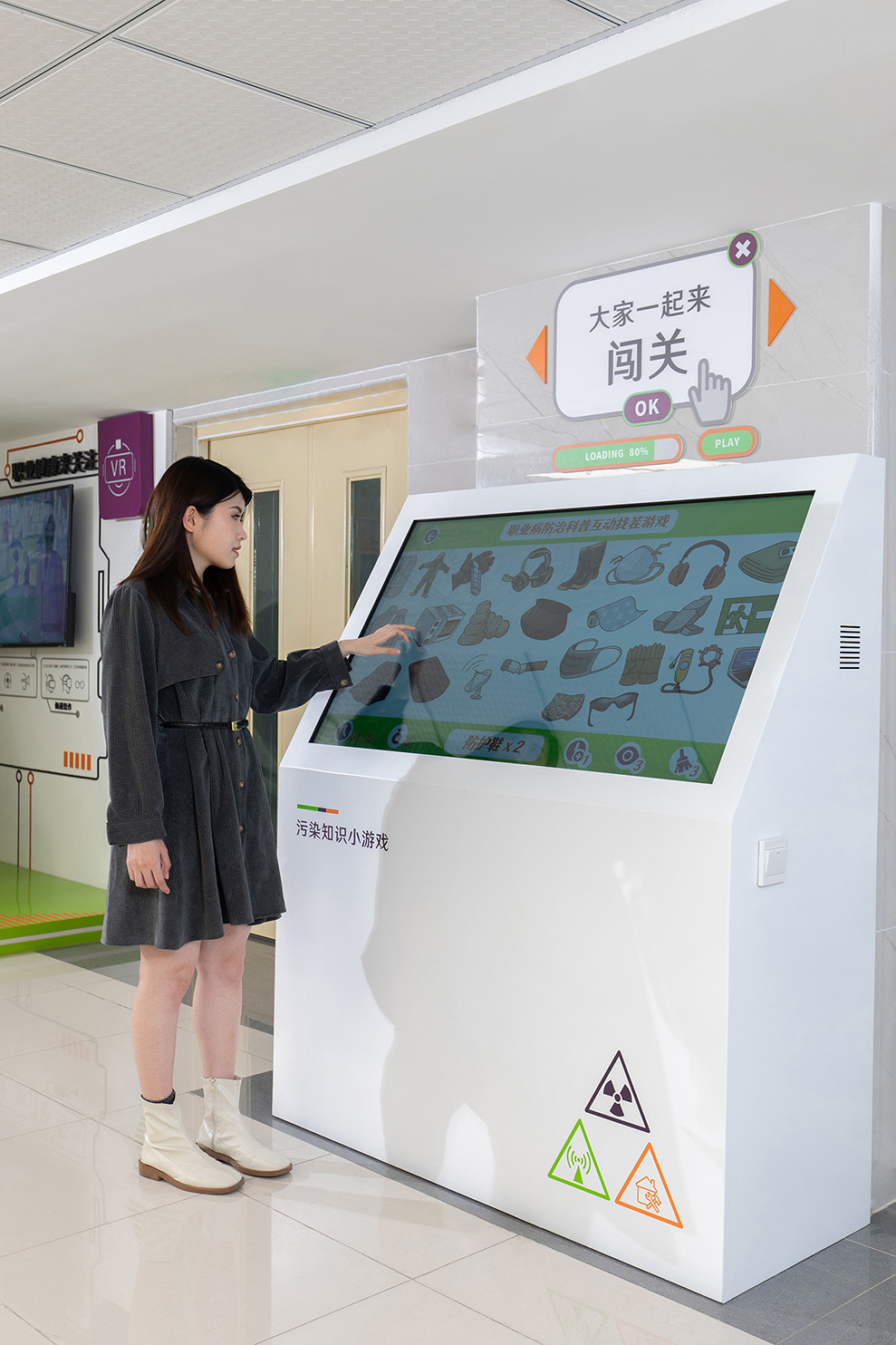

污物知识小游戏，设有<大家来找茬>和<超级玛丽>游戏，大家可以学习后的职防知识，进行游戏答题闯关。

16-东莞十大行业职业病危害因素分布墙

*设计效果图

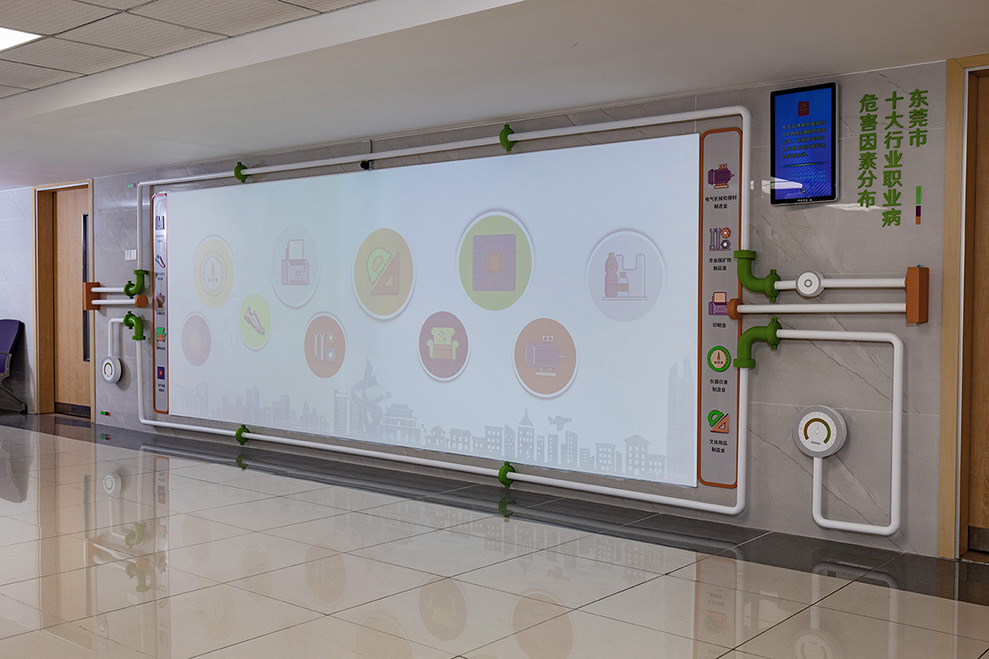

*项目落地实景

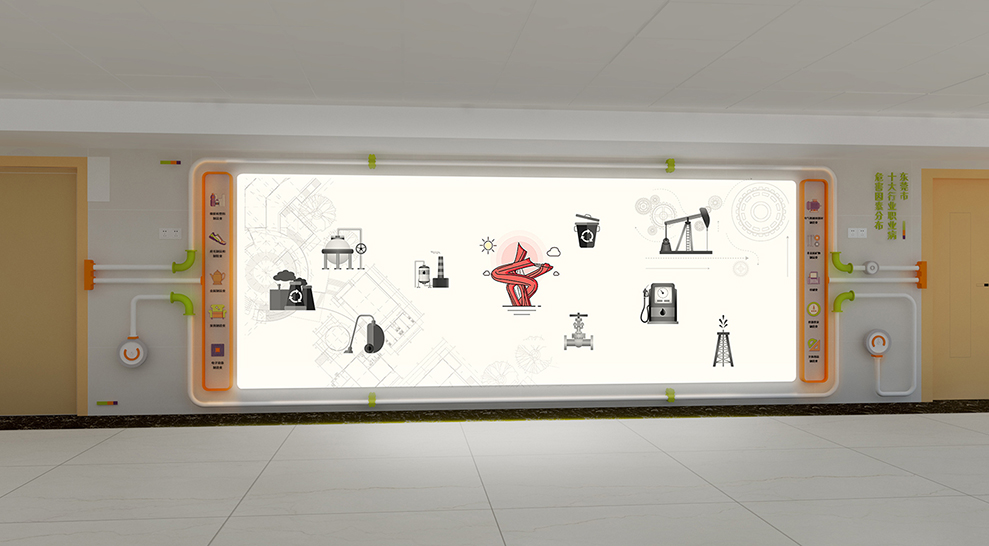

十大职业病危害及分布采用<石墨稀投影互动>，通过二台投影仪，画面投入至白板上，人们可以点击不周的行业，产生不同的视屏播放说明，主机等藏于天花；四周以管道、仪表为概念进行氛围装饰设计。

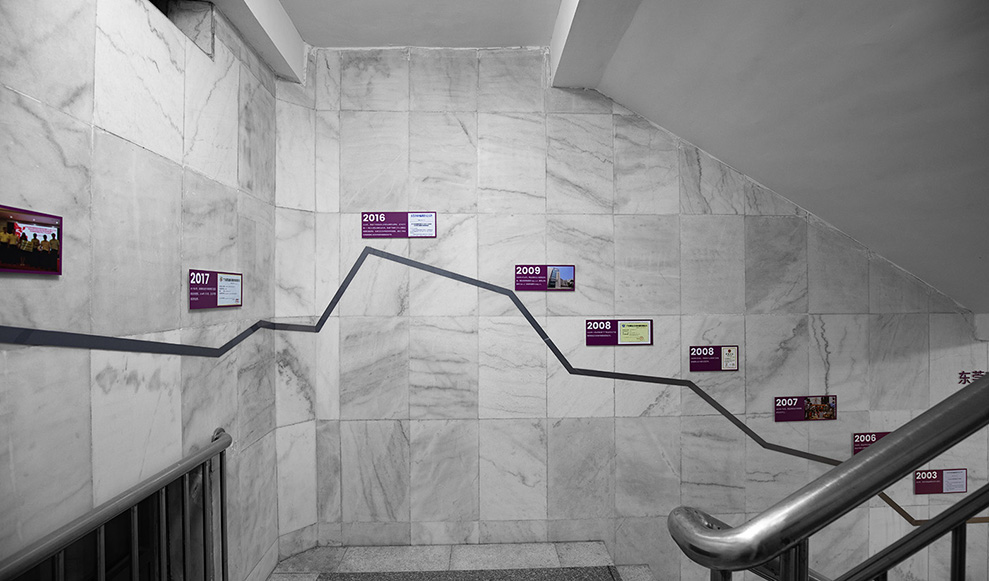

17-东莞职防发展历程展示墙

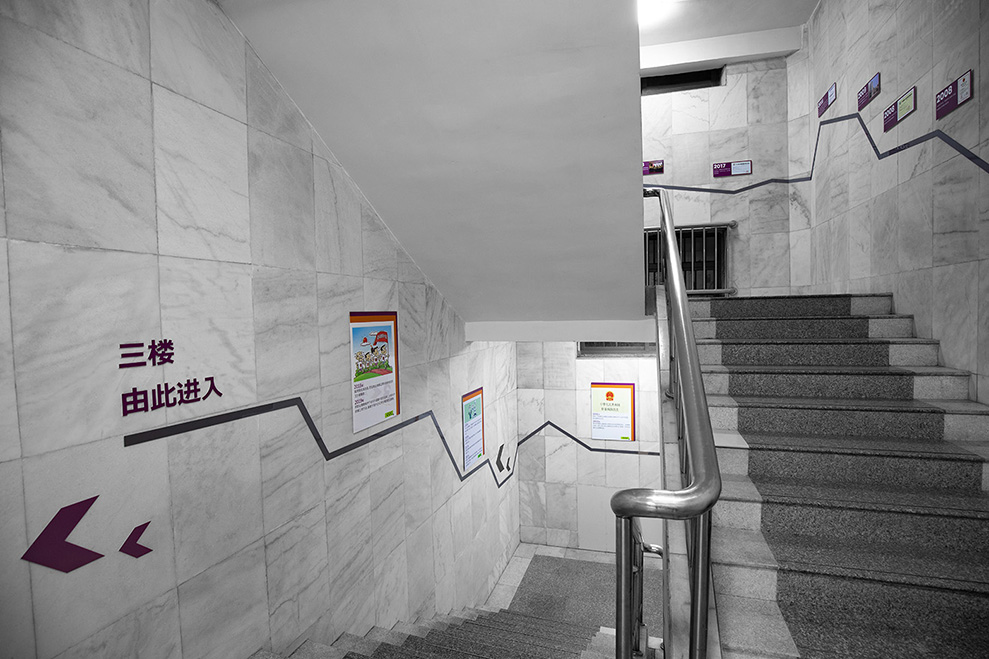

*楼道项目历程

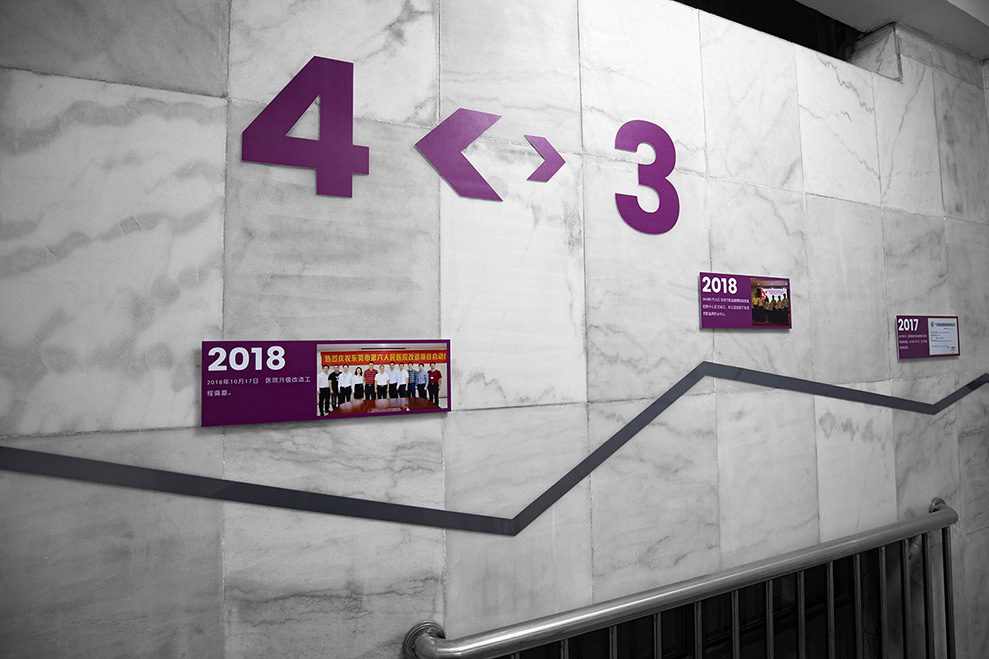

以压克力UV画面双层固定于墙体，从一楼至四楼，拆线节点形式，分别展示<东莞职防发展历程>和<中国职业健康发展历程>。

*项目落地实景

*项目落地实景

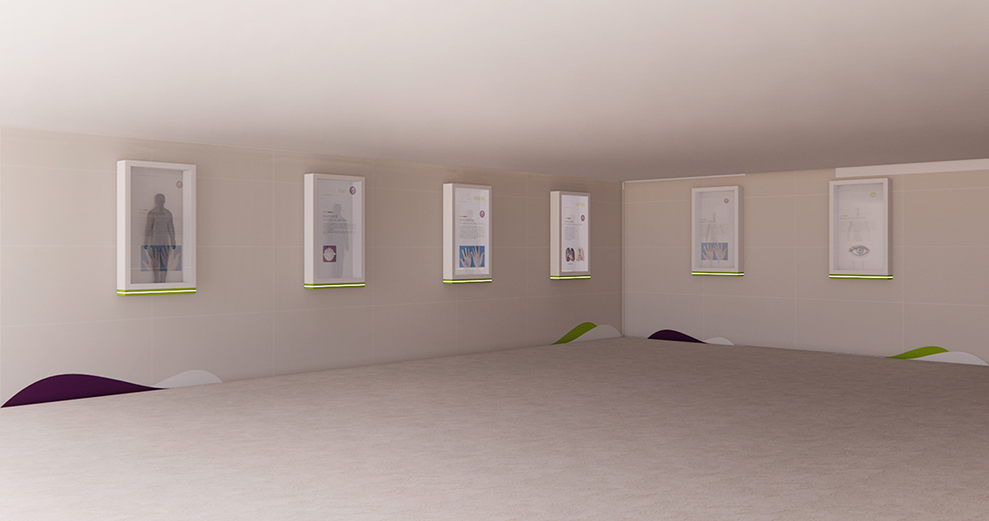

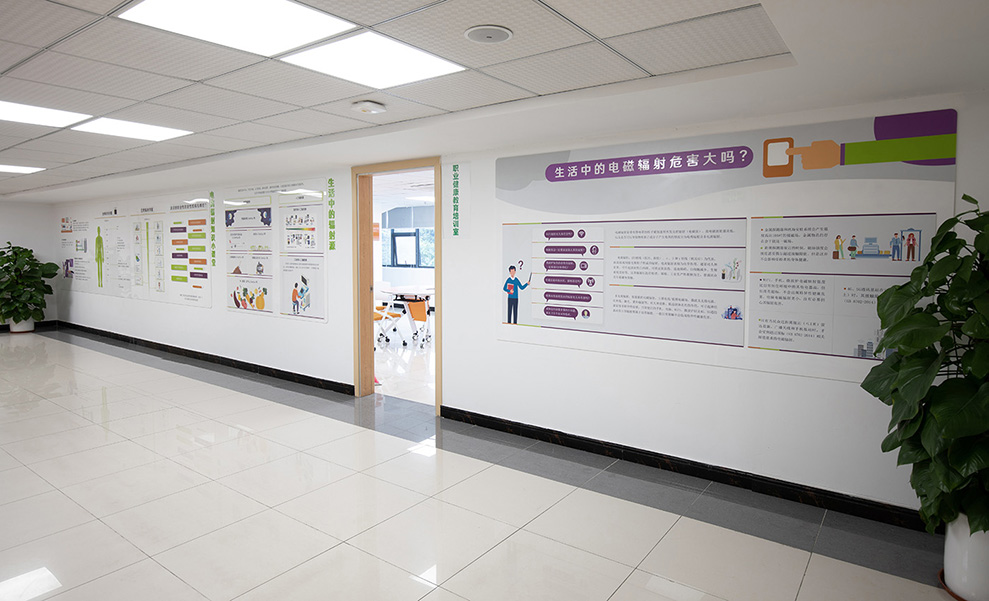

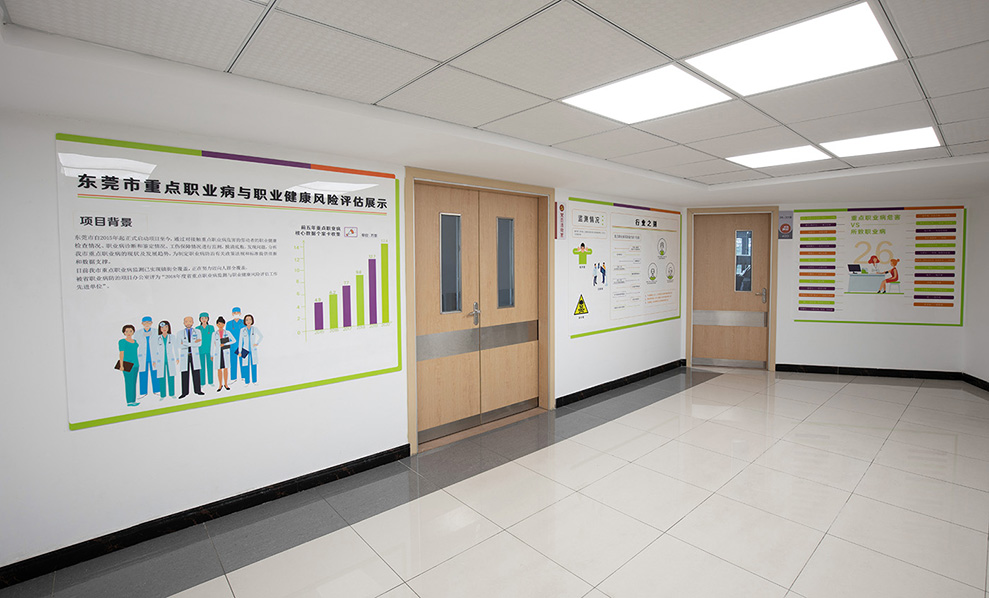

18-职防科普展板介绍

*电离辐射宣讲

*东莞职业病防治宣讲

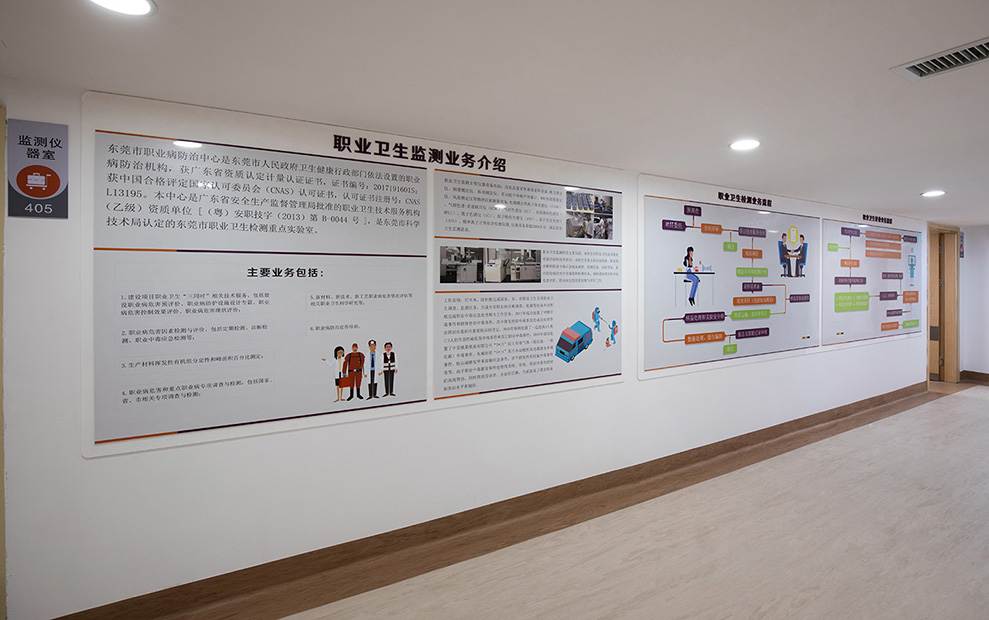

*职业卫生监测业务介绍

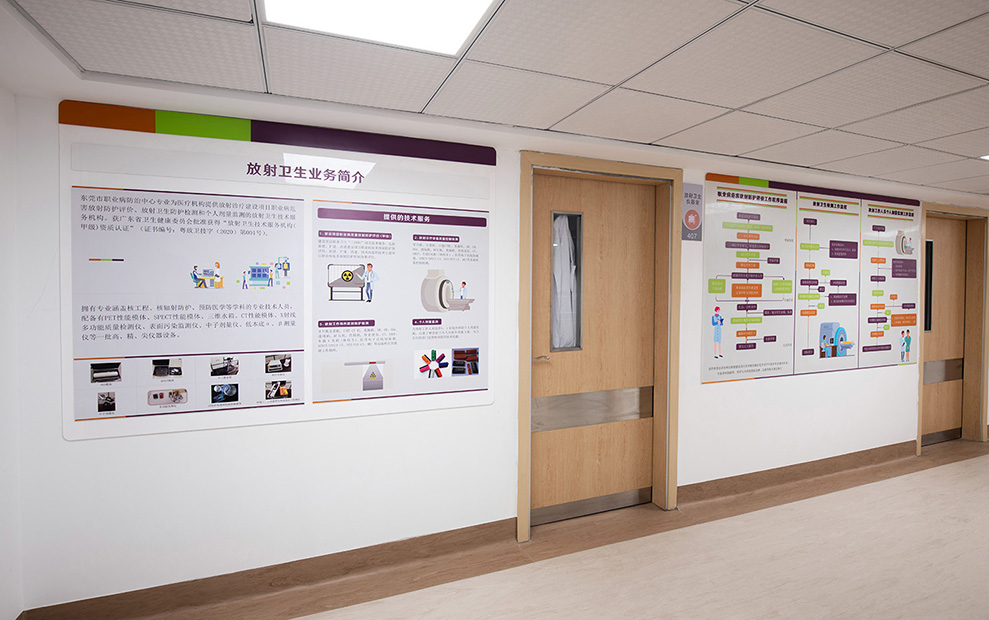

*放射卫生业务介绍

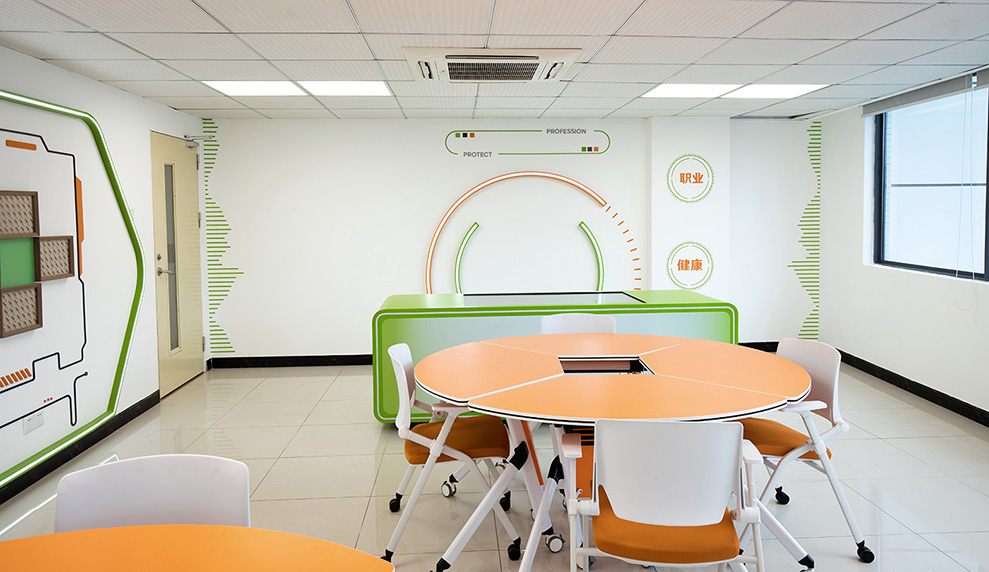

19-宣讲室装饰设计

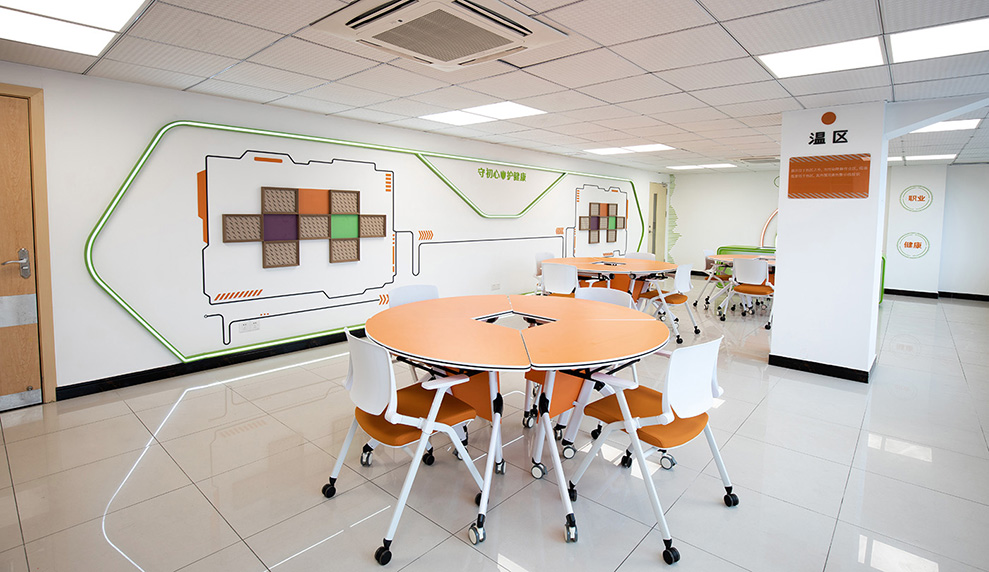

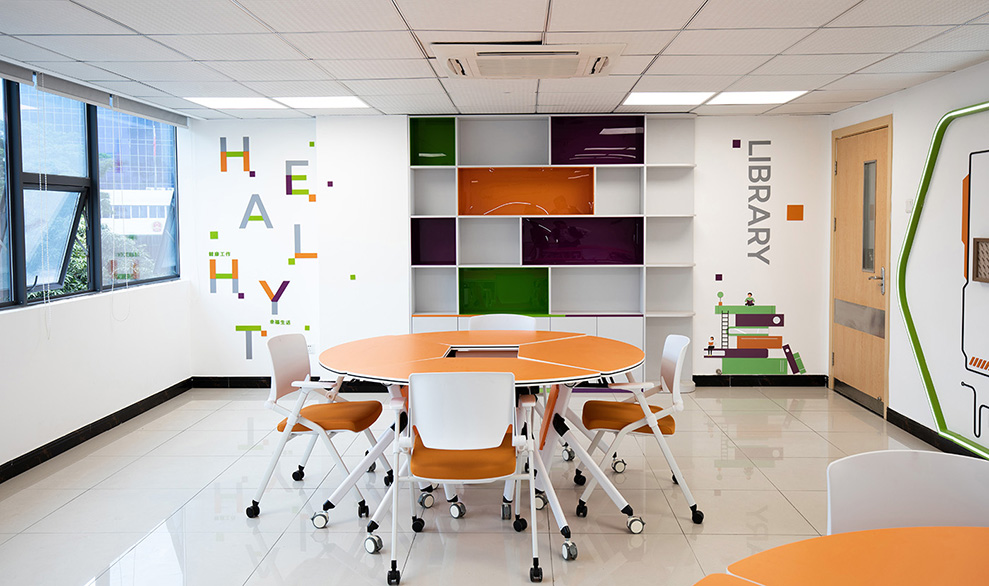

宣讲室在原有硬装空间基础上，墙面进行氛围装饰，悬挂职防活动照片，设计可自由组合桌椅供日常宣讲所需。

*数字沙盘模拟观影

*增加书柜资料陈列

东莞市职业健康科普教育基地，是我省首家地级市职业健康科普教育基地，在市社科联经过实地考察、量化评分、会议审定、公示等程序，被认定为东莞市社会科学普及基地。在基地内每个区域，市民可一路体验、一路学习。这种能带给观众细致的视觉感受和沉浸式的体验，让市民在互动中动手、动脑，认识、了解和掌握有关职业健康知识，从而培养健康的工作方式。职业健康科普教育基地自去年5月启动以来，累计参观人数已达4万余人。
